Bóng đèn huỳnh quang hiện vẫn đang là dòng thiết bị chiếu sáng được sử dụng phổ biến nhất hiện nay. Dù đã rất quen thuộc với loại đèn này. Thế nhưng có lẽ nhiều vẫn chưa nắm rõ cấu tạo và nguyên lý hoạt động của bóng huỳnh quang. Bài viết này sẽ tổng hợp tất cả những thông tin cơ bản về các loại đèn huỳnh quang.

Mục lục

Bóng đèn huỳnh quang là gì?

Đèn huỳnh quang là dòng thiết bị chiếu sáng được phát minh bởi kỹ sư Peter Cooper Hewitt. Kỹ sư người Mỹ này đã sáng chế ra mẫu đèn huỳnh quang đầu tiên vào năm 1902. Đến năm 1939, các loại bóng đèn huỳnh quang đã bắt đầu đưa vào sử dụng rộng rãi.

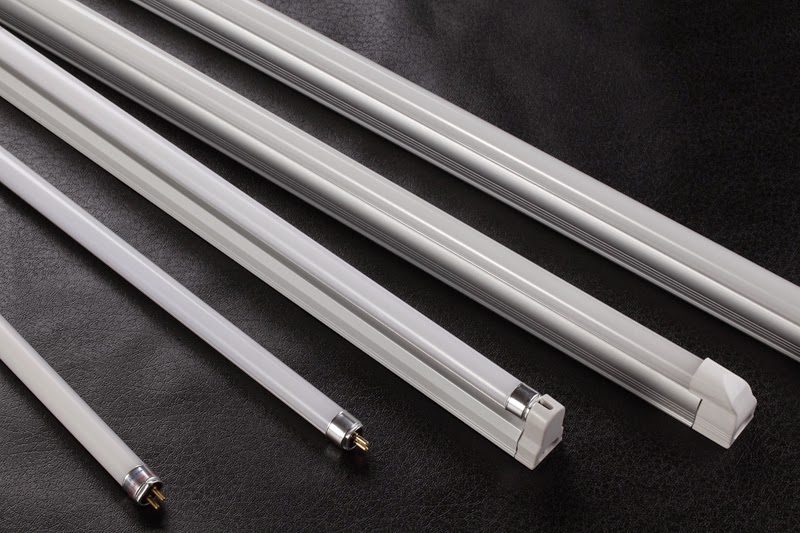

Đèn huỳnh quang là dòng thiết bị chiếu sáng được phát minh bởi kỹ sư Peter Cooper Hewitt

Cho đến hiện nay, máng đèn huỳnh quang vẫn là một trong loại đèn chiếu sáng không thể tại nhiều công trình. Dù đã có nhiều loại thiết bị mới ra đời nhưng đèn tuýp vẫn giữ có một chỗ đứng riêng.

Cấu tạo đèn huỳnh quang

Cấu tạo bóng đèn huỳnh quang gồm phần ống thủy tinh và 2 điện cực. Ngoài ra, để giúp cho quá trình phóng điện diễn ra nhanh hơn, người ta còn sử dụng thêm bộ chấn lưu, tắc te.

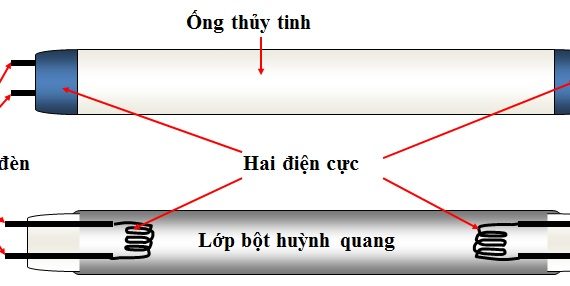

Sơ đồ cấu tạo của bóng đèn huỳnh quang

Ống thủy tinh

Mỗi bóng đèn huỳnh quang sẽ có cấu tạo từ 2 bộ phận chính. Bao gồm phần ống đèn thủy tinh và 2 điện cực ở 2 đầu. Trong đó phần ống thủy tinh thường có chiều dài từ 0.3m, phổ nhất là loại ống 1.2m. Kích thước của bóng thủy tinh sẽ quyết định kích thước đèn huỳnh quang

Bên trong ống thủy tinh người ta có phủ một lớp bột huỳnh quang. Phần bột huỳnh quang này là hỗn hợp của hơi thủy ngân và một số khí trơ khác như neon, argon,..

Hai điện cực

Hai điện cực ở 2 đầu của đèn làm bằng dây vonfram uốn thành dạng lò xo. Bên ngoài 2 điện cực này người ta còn phủ thêm một lớp bari-oxit. Mỗi phần điện cực sẽ nối ra ngoài để tạo thành chân đèn và kết nối với nguồn điện.

Tắc te

Tắc te hay còn gọi là chuột đèn huỳnh quang có tác dụng khởi động đèn. Cấu tạo của tắc te gồm 2 thanh kim loại đặt gần sát với bóng thủy tinh. Khi dòng điện chạy qua 2 thanh kim loại này sẽ nóng lên, giãn nở và chạm vào nhau. Khi đó mạch điện ở đầu bóng đèn đã được kết nối với nhau và sản sinh ra các điện tử tự do.

Chấn lưu

Hay lưu hay bộ tăng phô trong máng đèn huỳnh quang đôi hay đơn có tác dụng cung cấp điện áp phù hợp cho đèn. Từ đó đèn mới có thể hoạt động được.

Nguyên lý hoạt động của đèn huỳnh quang

Nguyên lý hoạt động của đèn huỳnh quang

Nguyên lý hoạt động đèn huỳnh quang khá đơn giản. Khi công tắc bắt đầu đóng, ở 2 đầu điện cực bắt đầu xảy hiện tượng phóng điện. Từ đó sinh ra tia tử ngoại. Đồng thời lúc đó tia tử ngoại sẽ tương tác với lớp bột huỳnh quang và tạo ra ánh sáng.

Sơ đồ mạch đèn huỳnh quang

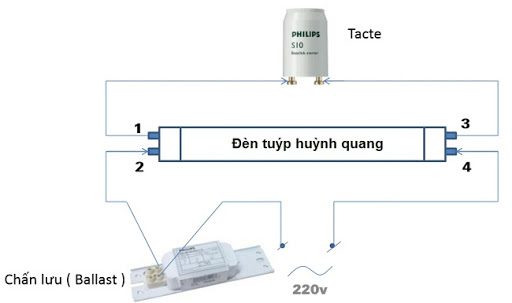

Sơ đồ mạch đèn huỳnh quang

Muốn biết cách thay bóng đèn huỳnh quang, bạn cần nắm rõ sơ đồ mạch của thiết bị. Trong các thành phần trong sơ đồ mạch của đèn huỳnh quang sẽ bao gồm:

Cầu chì
Công tắc
Tăng phô
Tắc te
Bóng đèn huỳnh quang

Cách đấu bóng đèn huỳnh quang

Cách lắp bóng đèn huỳnh quang cũng không phải quá phức tạp. Tuy nhiên để đảm bảo an toàn, bạn cần ngắt toàn bộ nguồn điện trước khi thực hiện. Trong quá trình lắp đặt cần thao tác nhẹ nhàng để không làm vỡ bóng thủy tinh. Bởi trong bóng thủy tinh có chứa bột huỳnh quang, khi đèn bị vỡ bột sẽ phát tán ra ngoài.

Cách lắp đèn huỳnh quang sẽ được thực hiện theo quy trình 3 bước cơ bản.

Bước 1: Đầu tiên bạn cần nối cực số 1 vào cực số 3 của tắc te.

Bước 2: Tiếp theo hãy nối cực số 2 vào 1 đầu của bộ tăng phô (chấn lưu). Đồng thời nối một đầu dây vào với nguồn điện cung cấp.

Bước 3: Cuối cùng, bạn hãy nối cực số 4 với đầu dây còn lại của nguồn cấp.

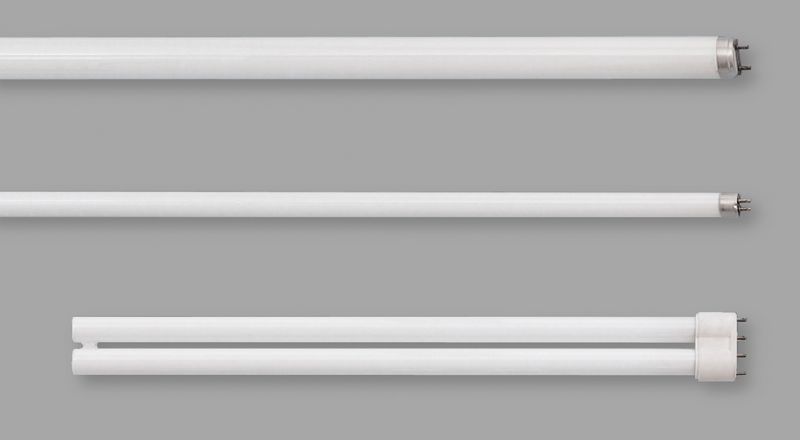

Giá bóng đèn huỳnh quang

Giá của đèn huỳnh quang sẽ chênh lệch theo công suất, kích thước đèn, thương hiệu sản xuất. Đối với các mẫu đèn huỳnh quang kích thước nhỏ giá chỉ từ vài chục ngàn.

Với loại máng đèn huỳnh quang 2 bóng độ dài 1m2 giá sẽ từ trên trăm ngàn. Skyled hiện chuyên cung cấp các sản phẩm đèn led và đèn huỳnh quang chất lượng. Những thiết bị chiếu sáng tại Skyled luôn sở hữu kiểu dáng đẹp mắt, hiện đại. Đi cùng với đó là chất lượng đảm đạt chuẩn đã được kiểm tra, chứng nhận bởi các cơ quan chức năng.

Khi mua hàng tại Skyled, khách hàng sẽ nhận lại như khuyến mãi hấp dẫn như:

Miễn phí giao hàng với khách hàng tại khu vực TPHCM
Hoàn tiền 100% nếu khách phát hiện sản phẩm không đúng với mẫu mã, số lượng yêu cầu
Thời hạn bảo hành sản phẩm từ 1 đến 3 nắm
Áp dụng chính chiết khấu cao với những đơn hàng có giá trị lớn
