Tăng phô là gì? Nguyên lý hoạt động và công dụng của tăng phô ra sao?

tang-pho-la-gi

Thuộc về lĩnh vực điện tử có rất nhiều những thuật ngữ mà không phải dân chuyên ngành thì bạn sẽ khó lòng có thể biết được. Một trong những cụm từ mà chúng tôi muốn đề cập tới ở đây là tăng phô. Vậy tăng phô là gì? Chúng ta hãy cùng đi tìm hiểu thông qua bài viết dưới đây. Qua đó, cũng nắm bắt thêm thông tin về nguyên lý hoạt động và công dụng của tăng phô.

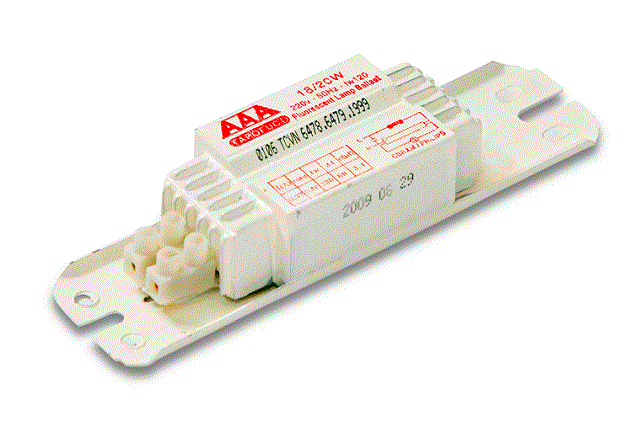

tang-pho-la-gi

Tăng phô là gì

Tăng phô là gì? Khái niệm chuẩn về tăng phô

Tăng phô tiếng anh là gì? Tăng phô tiếng anh là ballast hay còn được biết đến với cái tên gọi khác là chấn lưu. Đối với cụm từ chấn lưu, chắc hẳn nhiều người cũng đã từng nghe qua nhiều hơn là tăng phô. Đây là thành phần vô cùng quan trọng ở các thiết bị chiếu sáng. Nó giữ chức năng cung cấp nguồn điện để hệ thống chiếu sáng hoạt động và được duy trì ổn định.

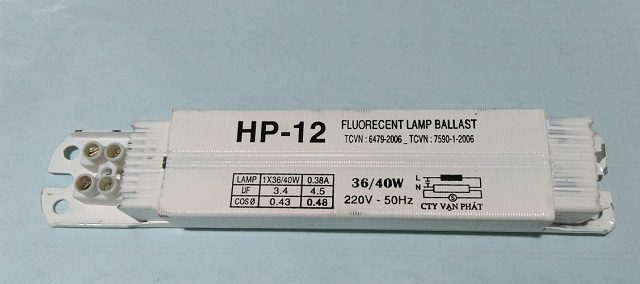

gia-tang-pho-den-1m2-bao-nhieu

Giá tăng phô đèn 1m2 bao nhiêu

Trên thị trường chủ yếu sử dụng và phân phối 2 loại tăng phô cơ bản là tăng phô từ và tăng phô điện tử. Tăng phô từ là tăng phô hoạt động theo công nghệ kiểu cũ. Đo đó, khả năng ổn định cũng như tiết kiệm điện năng của nó là không bằng so với tăng phô điện tử. Bên cạnh đó, tùy vào từng loại đèn sử dụng mà ta có: tăng phô đèn led, tăng phô đèn huỳnh quang,…

Nguyên lý hoạt động của tăng phô

Ngày nay, người ta chủ yếu sử dụng tăng phô điện tử nhiều hơn bởi các ưu điểm mà nó mang lại so với tăng phô từ. Do đó, ở phần dưới đây, chúng ta sẽ chỉ đi sâu vào nguyên lý hoạt động của tăng phô điện tử.

Tăng phô điện tử trước hết là một bản mạch. Bản mạch được kết hợp bởi 2 yếu tố là chỉnh lưu và nghịch lưu. Điều này giúp chúng tạo ra dòng điện xoay chiều tần số từ 20-50KHz dưới hiện tượng cộng hưởng của 2 đầu đèn. Do đó, khi bạn kích khởi xung điện trên 2 đầu đèn là rất cao nên không cần đến tắc te.

Thông qua sơ đồ mạch điện, ta có thể dễ dàng thấy được mạch chỉnh lưu cung cấp điện áp 305 VDC. Nó được ký hiệu bởi tụ hóa 10 MF + 4 x diode 4007.

nguyen-ly-hoat-dong-cua-tang-pho

Nguyên lý hoạt động của tăng phô

Khi dòng điện áp, chỉnh lưu đi qua 1M/222. Nó tạo xung kích thông qua cho Q1. Lúc này, H1>305V. Sau đó, tụ tantaium được nạp đầy bởi điện áp thông qua việt đi qua 1M Ohm. Để làm điện trở dẫn mạnh, diac 30Dv10r dẫn thành 1 xung vfo B của Q2 khi điện áp đạt tới mức điện thế là 30V.

Tại mạch kín T1-T2-đèn-104-1 Ohm-V+ , ta có xung điện tại điểm H = 305V. Với cách sắp xếp như vậy, 20-50KHz sẽ là khoảng tần số dao động của Q1 và Q2 trong toàn bộ thời gian cấp điện.

Khi bắt đầu khởi động T2 cộng hưởng với 472/2KV và biến áp lõi sắt bụi. Nó cung cấp nguồn điện cho dòng điện xoay chiều từ 20-50KHz.

Q1=Q2= 2SC 2331 hoặc 2335, K13003, có Vcebo = 700V trở lên. Có thể thêm các diode nối E-C và E-B để bảo vệ dòng ngược tại Q1 và Q2.  T1 là xuyên tròn D10mm, d2mm, f= 0,25, 3 vòng/1 cuộn. T2 nếu là lõi không khí thì D= 10mm, h= 20mm, số vòng 350-370, f= 0,25 mm.

Công dụng của tăng phô trong kỹ thuật là gì?

  • Tăng phô có 2 loại như đã trình bày ở trên là tăng phô từ và tăng phô điện tử. Cả 2 loại này đều có chức năng giữ nguồn điện hoạt động ổn định. Tuy nhiên, người ta sử dụng tăng phô điện tử rộng rãi hơn do nó còn có thể giúp bóng đèn hoạt động tốt và tiết kiệm điện hơn.
  • Tần phố hoạt động của tăng phô chạm mức 145KHz giúp cho bóng đèn hoạt động ổn định và hoàn toàn không xảy ra hiện tượng nhấp nháy.
  • Duy trì nguồn sáng luôn ở mức hoạt động ổn định.
  • Giúp bóng đèn hoạt động tốt và tuổi thọ được kéo dài hơn.
  • Ngăn chặn việc phát ra tiếng ồn khi sử dụng bóng đèn
  • Có khả năng tự ngắt mạch khi thay hoặc bảo dưỡng bóng đèn
  • Lượng kích cho bóng hoạt động với xung cao hơn
  • Thời gian kích bóng chỉ giảm còn khoảng 50%

Ưu điểm của tăng phô điện tử so với tăng phô từ

Tăng phô điện tử là gì? Tăng phô điện tử được sử dụng rộng rãi hơn khá nhiều so với tăng phô từ. Sở dĩ, tăng phô từ ra đời từ trước nên khi sản xuất ra tăng phô điện tử cũng đã nhắm vào các nhược điểm trước đó để cải tiến.

Đối với tăng phô điện tử, cách đấu tăng phô điện tử là dễ dàng và tiện lợi hơn. Chúng thường được thiết kế với kiểu dáng đơn giản, nhỏ gọn và vô cùng nhẹ. Điều này giúp cho phần công suất hao phí sẽ giảm đi đáng kể. Được thiết kế dưới dạng chuẩn giúp cho tăng phô điện tử có thể lắp đơn dễ dàng. Nối đất giúp tăng độ an toàn khi sử dụng.

Tăng phô điện tử được thiết kế theo công nghệ mới. Do đó, chất lượng đến từ loại tăng phô này đạt chuẩn cao hơn. Nó cũng giúp tiết kiệm tương đối chi phí khi sử dụng.

Tuổi thọ của tăng phô điện tử là cao hơn so với tăng phô từ. Cách kiểm tra tăng phô điện tử được cho là dễ dàng hơn, nâng cao hiệu quả chiếu sáng và tuổi thọ của bóng đèn sử dụng.

Trên đây là toàn bộ kiến thức trả lời cho câu hỏi tăng phô là gì. Hy vọng rằng bài viết sẽ cung cấp thêm cho bạn những kiến thức về linh kiện này. Qua đó, cũng giúp cho bạn đọc có tầm nhìn sâu rộng hơn ở lĩnh vực công nghệ điện tử.
