Nguồn led là gì? Những loại nguồn led phổ biến trên thị trường

Hiện nay, chúng ta gặp rất nhiều ở các diễn đàn điện tử những thắc mắc như: nguồn sáng là gì, nguồn dòng là gì, nguyên lý làm việc của mạch nguồn một chiều, xoay chiều,…Ở bài viết ngày hôm nay, hãy cùng chúng tôi đi tìm hiểu nguồn led là gì? Có những loại nguồn led phổ biến nào trên thị trường?

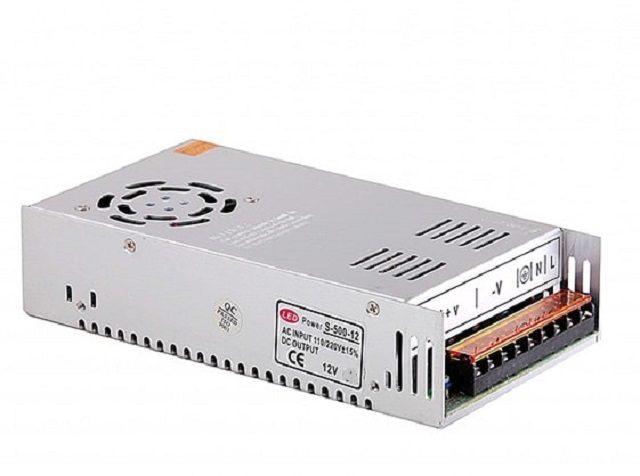

Nguồn led và các loại nguồn điện

Nguồn led là gì? Khái niệm nguồn led

Nguồn led hay còn được biết đến với những cái tên khác như LED driver, trình điều khiển khiển led. Nó là một nguồn điện khép kín để kiểm soát và cung cấp điện cho đèn led. Hiện nay trên thị trường, đèn led đang chiếm lĩnh toàn bộ với nhiều tính năng, đặc tính vượt trội. Để có thể vận hành tốt đèn LED thì nguồn LED là yếu tố đầu tiên và không thể thiểu.

Bộ nguồn đèn led có tác dụng khá giống chấn lưu với đèn huỳnh quang hay máy biến áp với đèn điện áp thấp. Tất cả đều được sử dụng với mục đích chung là cung cấp điện cho thiết bị đèn hoạt động. Nguồn LED cũng không phải là một trường hợp ngoại lệ.

Những loại nguồn LED phổ biến trên thị trường

Ở bài viết hôm nay, chúng tôi sẽ đề cập đến 2 loại bộ nguồn cho đèn led đang được sử dụng một cách rộng rãi và phổ biến.

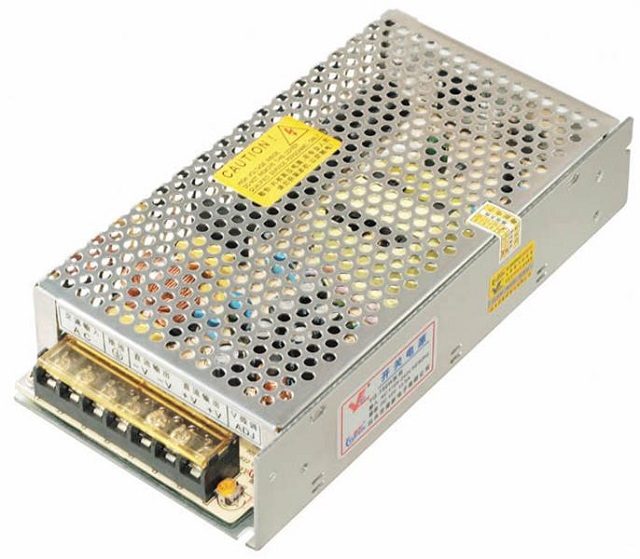

Tìm hiểu cách tính nguồn cho led

Nguồn led dây 12V

Cấu tạo

Nguồn led dây 12V được sử dụng cho loại đèn led 12V. Chúng có tác dụng biến đổi nguồn điện xoay chiều 220V của gia đình thành nguồn 1 chiều 12V. Nguồn led dây 12V có 2 loại chính là: loại bình thường và loại tổ ong. Cấu tạo của nguồn led 12V như sau:

• Cầu trì: Giữ vai trò bảo vệ nguồn không bị quá tải. Nó sẽ tự đứt khi nguồn bị quá tải.
• Đi ốt chỉnh lưu, cuộn lọc nhiều và tụ nguồn sơ cấp: Chúng có cùng chức năng là biến đổi điện áp xoay chiều 220V thành điện áp 1 chiều 12V. Tích trữ năng lượng giúp cuộc sơ cấp hoạt động.
• IC quang và IC TL43: tạo điện áp cố định, giúp điện áp bên cuộn thứ cấp hoạt động ổn định hơn.
• Biến áp xung: Biến áp xung sử dụng lõi ferit giúp tăng công suất.
• Sò công suất Mosfet: Giữ nhiệm vụ đóng điện từ chân dương của tụ sơ cấp vào cuộn sơ cấp. Tiếp đó giúp đi điện xuống mass.
• Tụ nguồn thứ cấp: Lưu trữ điện từ cuộn thứ cấp để cấp cho tải tiêu thụ. Điện áp được chỉnh lưu qua các đi ốt sau đó chuyển sang tụ thứ cấp để biến đổi điện áp thành 1 chiều.
• Vỏ nguồn: Làm từ kim loại nhẹ và được đục lỗ để giúp tản nhiệt một cách hiệu quả nhất.
• Đầu nối và giắc cắm: Hỗ trợ nối đèn led vào ổ điện.

Cách đấu nguồn đèn led dây 12V

Xác định chính xác cực âm và dương của nguồn. Cùng với đó là cực âm và cực dương của đèn led dây. Đấu đúng các cực với nhau bằng mối hàn.

Bên cạnh đó, có thể sử dụng giắc cắm. Có thể lựa chọn 2 loại giắc cắm hình chữ nhật hoặc hình tròn tùy điều kiện sử dụng. Xác định cực âm dương của đèn led. Nối cực âm với cực âm của mối hàn. Cực dương đấu vào cực dương của giắc cắm.

Nguồn led dây 220V

Cấu tạo

Phụ kiện ngoài: Phụ kiện ngoài chứa dây nguồn được bọc bởi chất cách điện chắc chắn. Trong đầu nối thì chân ghim được thiết kế bảo đảm độ an toàn tuyệt đối khi sử dụng. Giắc cắm trực tiếp vào ổn định cũng được thiết kế với chất liệu cách điện tuyệt đối.

Vỏ bọc nguồn: Được làm từ nhựa ABS cao cấp. Chất liệu buộc phải có khả năng cách điện tốt, chống cháy nổ và chống nước. Vỏ bọc nguồn được thiết kế sao cho gọn gàng mà vẫn đảm bảo bảo vệ tốt các bộ phận phía trong.

Các bộ phận bên trong: Các bộ phận bên trong giữ nhiệm vụ biến đổi nguồn điện xoay chiều thành 1 chiều. Các bộ phận này được chia thành các khối như sau:

• Mạch chỉnh lưu: Điều chỉnh khả năng lưu thông của dòng điện. Nó có tụ điện giúp cân bằng điện sau khi chỉnh lưu.
• Khối điều khiển đóng và cắt: Đây được xem thành phần chính của bộ nguồn. Nó cũng giống với nguồn led 12V khi bao gồm IC điều khiển và Mosfet. Chúng có mục đích thực hiện đóng cắt điện và điều khiển quá trình làm việc.
• Tụ lọc đầu ra: Điện áp đi đến tụ lọc đầu ra. Tại đây, nó sẽ được tụ lọc đầu ra biến đổi thành điện áp 1 chiều.

Cách đấu led nguồn 220V

Chuẩn bị đầy đủ một vài thiết bị quy định như: bộ nguồn led dây 220V, chân cắm kết nối đồng và đèn led dây.

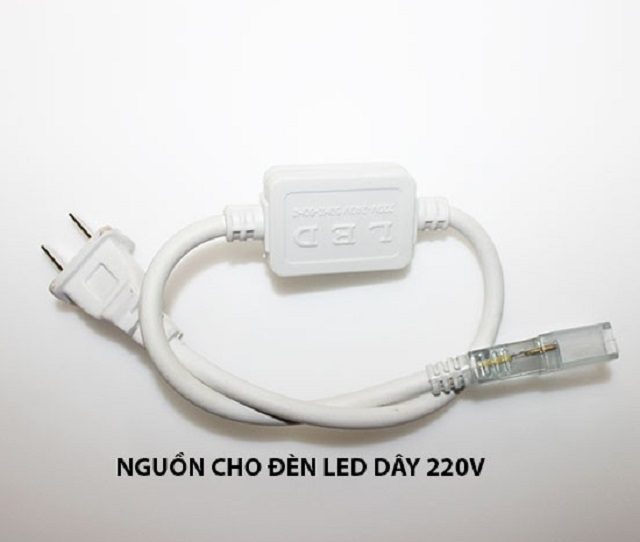

Nguồn led 220

• Bước 1: Dùng chân cắm đồng cắm đầu nhỏ và nhọn vào 2 đầu của đoạn đèn led. Phải chú ý răng chân cắm chạm đến lõi đồng bên trong cùng.
• Bước 2: Cắm 2 đầu tròn còn lại vào 2 lỗ của đầu nối nguồn led 220V. Chú ý cắm vừa đủ để tránh trường hợp hỏng chân cắm.
• Bước 3: Cắm giắc cắm vào nguồn điện rồi kiểm tra thiết bị có hoạt động không. Nếu đèn không sáng thì khả năng cao là bạn đã cắm nhầm chân và không làm theo hướng dẫn. Lúc này, chỉ việc tháo ra và thực hiện đổi đầu cắm là được.

Trên đây là toàn bộ thông tin liên quan đến câu hỏi nguồn led là gì? Bên cạnh đó, chúng tôi cũng đã đề cập được cho bạn đọc 2 loại nguồn led phổ biến trên thị trường hiện nay. Khi mua nguồn led hãy chú ý và nghiên cứu xem nguồn hãng nào tốt để có thể tin tưởng và sử dụng.
