1> Sơ lược về [Cảm Biến Hồng Ngoại Phát Hiện Vật Cản]

Cảm biến hồng ngoại phát hiện vật cản còn là thiết bị xa lạ với nhiều người nhưng ứng dụng của nó trong cuộc sống lại vô cùng đa dạng. Bài viết dưới đây sẽ giúp bạn hiểu về chi tiết của sản phẩm này và công dụng hữu ích của nó.

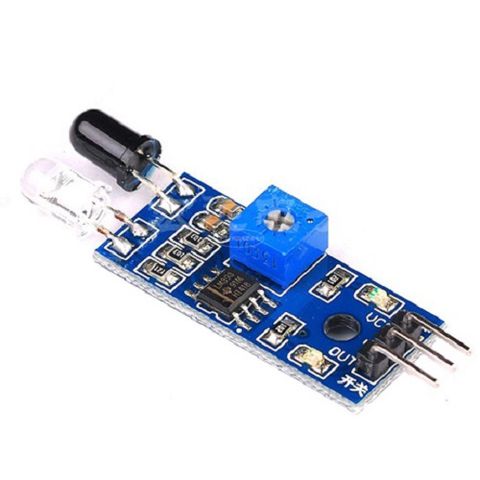

Cảm biến hồng ngoại phát hiện vật cản

Khái niệm cảm biến hồng ngoại phát hiện vật cản

Cảm biến hồng ngoại phát hiện vật cản là một thiết bị gồm một cặp LED thu phát hồng ngoại. Thiết bị này có khả năng nhận biết vật cản ở môi trường nhờ khả năng truyền và nhận dữ liệu hồng ngoại. Khi ở một tần số nhất định,cảm biến sẽ phát ra những tia hồng ngoại. Khi có vật cản trên đường truyền của LED phát, nó sẽ phản xạ trở lại vào LED thu hồng ngoại, sau đó LED báo vật cản trên module sẽ phát sáng. Ngược lại khi không có vật cản, LED sẽ tự động tắt.

Lưu ý khi sử dụng cảm biến hồng ngoại

Khả năng làm việc của cảm biến hồng ngoại phát hiện vật cản đó là 2-30cm, trong đó khoảng cách làm việc hiệu quả là 2-5cm. Với điện áp làm việc từ 3,3V-5V, độ nhạy sáng của cảm biến có thể được điều chỉnh thông qua việc chiết áp.

Thông số kỹ thuật

• IC so sánh: LM393, làm việc ổn định
• Điện áp: 3.3V – 5VDC
• Dòng tiêu thụ:
  • Vcc = 3.3V: 23 mA
  • Vcc = 5.0V: 43 mA
• Góc hoạt động: 35°
• Lỗ vít 3mm, dễ dàng cố định, lắp đặt
• Khoảng cách phát hiện: 2 ~ 30 cm
• LED báo nguồn và LED báo tín hiệu ngõ ra
• Mức logic ngõ ra:
  • Mức thấp – 0V: khi có vật cản
  • Mức cao – 5V: khi không có vật cản
• Kích thước: 3.2cm x 1.4cm

Nguyên lý làm việc

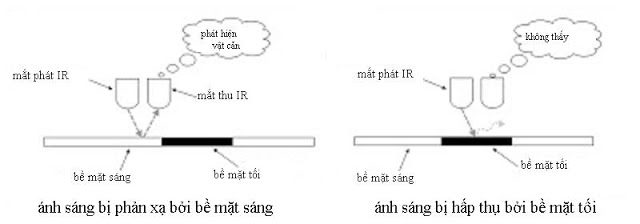

Nguyên lý hoạt động chung của cảm biến hồng ngoại phát hiện vật cản

Mắt phát hồng ngoại sẽ phát ra sóng ánh sáng có bước sóng hồng ngoại , ở mắt thu bình thường thì có nội trở rất lớn (khoảng vài trăm kilo ôm ), khi mắt thu bị tia hồng ngoại chiếu vào thì nội trở của nó giảm xuống  (khoảng vài chục ôm).

Lợi dụng nguyên lý này người ta chế tạo ra các cảm biến IR.

Nguyên lý hoạt động của cảm biến hồng ngoại phát hiện vật cản IR

Sử dụng một lm358p để tạo các mức logic 0 và 1 bằng cách so sánh 2 giá trị điện áp của cầu chia điện trở và điện áp trên antot của mắt hồng ngoại.

Sử dụng điện áp VCC là 12V, biến trở 10K. Khi đó nguyên lý hoạt động như sau:

Nếu khi có tia hồng ngoại chiếu vào mắt nhận thì nội trở mắt nhận giảm. Lúc này điện áp trên cực antot của mắt sẽ tăng lên. Khi điện áp này lớn hơn điện áp của cầu phân áp và bằng điện trở thì mức điện áp ra sẽ là VCC (mức logic 1), ngược lại là mức logic 0.

Nếu mạch làm đúng thì khi có vật cản phía trước thì đèn LED sẽ sáng, ngược lại đèn LED sẽ tắt.

Ứng dụng của cảm biến hồng ngoại trong thực tế

Với công dụng có thể phát hiện vật cản trong khoảng cách từ 2-30cm, cảm biến hồng ngoại phát hiện vật cản được ứng dụng trong việc sản xuất robot hoặc các dòng xe hiện đại. Chúng được ứng dụng trong các sản phẩm: xe dò đường, robot dò đường, robot phát hiện vật cản,…

Những sản phẩm này giúp giảm bớt công sức lao động của con người. Chúng có thể thay thế con người trong những công việc khó khăn, nguy hiểm. Việc sản xuất và sử dụng chúng đang ngày càng nhiều vì tính hữu dụng của loại thiết bị này.

Việc nghiên cứu về cảm biến hồng ngoại phát hiện vật cản có thể giúp bạn trong việc linh hoạt sử dụng, ứng dụng chúng trong các sản phẩm thông thường. Hy vọng bài viết đã cung cấp cho bạn những thông tin hữu ích nhất
